Come costruire un drone FPV: una guida completa dalla selezione del motore alla configurazione della trasmissione video



I droni FPV (visione in prima persona) sono diventati una piattaforma importante per le corse di velocità, il volo freestyle e l'allenamento pilota a causa della loro alta manovrabilità, prospettiva immersiva e libertà fai-da-te . La chiave per costruire un drone FPV ad alte prestazioni sta nell'equilibrare adeguatamente e abbinare i componenti di base .



Ecco i componenti principali che devi considerare quando si costruisce un drone FPV:

parte	Descrizione funzionale
Motore	Fornisce output di potenza, determina la risposta al volo, la spinta e la velocità . motori rotori esterni senza spazzole usati, come 2306, 2207, ecc. .
Blades di elica	Influenzare il sollevamento e la manovrabilità; deve abbinare il motore Kv .
ESC (Electronic Speed Controller)	Controlla la velocità del motore e regola la potenza di uscita in base al comando di controllo remoto . La corrente e la tensione del motore devono essere abbinati .
Controller di volo	Agisce come il cervello del drone, l'atteggiamento di gestione, la modalità di volo e gli algoritmi di stabilizzazione .
Sistema di trasmissione dell'immagine	Realizzare la trasmissione di immagini in prima persona (FPV), comunemente usando sistemi di trasmissione di immagini analogiche o digitali (come DJI FPV) .
Fotocamera (fotocamera FPV)	L'immagine viene catturata in tempo reale e trasmessa al modulo di trasmissione dell'immagine, che determina ciò che il pilota vede .
Batteria (Lipo)	Fornisce energia per l'intera macchina, di solito una batteria al litio a velocità di scarica 4S o 6S .
telaio	Integra la fondazione della struttura fisica di tutti i componenti e classificarli per pollici, come 5- pollici e 6- pollici attraverso il rack .
Telecomando + ricevitore	TRASMISSIONE COMANDE DI CONTROLLA E Dispositivi di ricezione, determinare la distanza di controllo del telecomando e il ritardo delle prestazioni .



Principi di base fai -da -te:

Tutti i componenti devono corrispondere e non possono essere selezionati in base ai soli parametri;



Il sistema di alimentazione (motore + ESC + batteria + elica) deve garantire che il rapporto di spinta-peso soddisfi lo standard e che il sistema di controllo del volo debba essere stabile e affidabile;



Il sistema di trasmissione dell'immagine deve soddisfare i requisiti di bassa latenza e chiarezza, che è particolarmente importante nelle corse e nel volo fantasioso .



Scegliere il motore giusto è il primo passo chiave per costruire un eccellente drone FPV .Scenari di volo diversi hanno requisiti diversi per la coppia, la velocità, la velocità di risposta e persino il peso del motore. La scarsa selezione del motore può portare a un basso rapporto di spinta-peso, tempo di volo ridotto e difficoltà a eseguire manuperie complesse .



Di seguito, spiegheremo sistematicamente come scegliere il motore giusto da tre prospettive: parametri del motore, scopi di volo e installazione e debug effettivi .

1. Comprendi i parametri principali del motore

Valore KV (costante di velocità)

Il valore KV indica la velocità di non carico del motore quando la tensione aumenta di 1V (in rpm/v) .



High KV (1800–2400KV): adatto a piccoli eliche e batterie ad alta tensione, adatti per le corse e il volo ad alta velocità .



KV basso (come 1300kv): adatto a grandi eliche e batterie a bassa tensione, con una coppia più forte, adatto per i modelli di volante freestyle o carico .



Potenza ed efficienza

L'alimentazione determina la capacità di uscita massima del motore e l'efficienza determina la potenza di volo per unità di potenza di potenza . I motori ad alta efficienza possono estendere i tempi di volo e ridurre il rischio di riscaldamento .



Peso motore

I motori più leggeri hanno risposte di volo più agili, ma possono avere una coppia e una stabilità leggermente più basse . È importante trovare un equilibrio tra riduzione del peso e integrità strutturale .



2. Scegli il tipo di motore giusto in base al tuo stile di volo

Tipo di scena	Caratteristiche del motore consigliate	Ragioni
Droni da corsa	High KV (2000kv+), leggera, rapida risposta	Perseguire le prestazioni di accelerazione e il controllo sensibile, di solito con batteria 4s ~ 6s e elica a tre pale
Macchina volante freestyle	KV da basso a medio (1300-1800KV), coppia alta	L'azione è variata, che richiede potenza esplosiva e capacità di bandiera stabile, con grandi eliche e una risposta a farfalla liscia
Drone di fotografia aerea	KV medio, alta efficienza, basso rumore	L'obiettivo è la stabilità, la durata e l'accuratezza . L'efficienza e la compatibilità del motore sono più critici . È adatto per le grandi eliche leggere e le batterie a bassa dimissione .



3. marchio e qualità sono altrettanto importanti

Sebbene i parametri determinino le prestazioni, il processo di produzione del motore, il controllo di qualità e il servizio del marchio non possono essere ignorati . Di seguito sono riportate diverse dimensioni per valutare l'affidabilità di un marchio motorio:

I cuscinetti e gli avvolgimenti sono uniformi e lisce?



La elaborazione della shell è stretta e senza scuotere?



Se il motore si avvia e si ferma senza intoppi e se c'è rumore anormale durante il funzionamento



Fornite dati di test di spinta e calibrazione di precisione KV?



Se stai cercando una serie di motori con prestazioni stabili e parametri accurati, VSD fornisce una varietà di modelli di motori senza spazzole FPV dal livello entry-livello a avanzato, come 2306, 2207, 2807, ecc. Brands .



4. Note sull'installazione e la messa in servizio

Installazione: assicurarsi che il motore sia saldamente bloccato sul telaio per evitare le vibrazioni; Disporre i fili di collegamento per evitare il contatto con le eliche . presti attenzione alla direzione della rotazione del motore (in senso orario o in senso antiorario) per abbinare la direzione delle eliche .



Debug: utilizzare lo strumento di impostazione ESC o il software di configurazione del controllo del volo per testare la risposta di ciascun motore . Si consiglia di eseguire singoli test di rotazione uno per uno per rilevare se c'è rumore o riscaldamento anormale .



Regola i parametri PID e la curva dell'acceleratore per apportare regolazioni fini in base al tuo stile di volo .



Il motivo per cui i droni FPV hanno una "prospettiva in prima persona" è inseparabile dal supporto del sistema di trasmissione delle immagini . Il sistema di trasmissione delle immagini è responsabile della trasmissione delle immagini catturate dalla fotocamera FPV al pilota in tempo reale, rendendo forte l'operatore, rendendo forte l'operatore come se si sente come se fossero nella cabina di pilotaggio . che questo processo ha un elevato lettiera, a bassa lettiera, rendendo forte l'operatore come se si sente come se fossero nella cabina di pilotaggio . che questo processo ha un elevato lettiera, a livello di immagine, rendendo forte l'operatore come se si sente come se fossero nella cabina di pilotaggio . che questo processo ha un elevato lettiera, a bassa lentenza, rendendo forte l'operatore, che si sente come se si sentono nella cabina di pilotaggio. anti-interferenza ".



Allo stesso tempo, al fine di garantire la stabilità della risposta al controllo del volo, è richiesto anche un sistema di collegamento a telecomando affidabile . i due insieme costituiscono i "nervi visivi" e i "nervi di controllo" dell'esperienza di volo .



1. Sistema di trasmissione di immagini: analogico vs digitale

FPV analogico

Vantaggi: bassa latenza (di solito<30ms), low equipment cost, and wide compatibility with devices.



Svantaggi: qualità dell'immagine sfocata (480p), scarso segnale anti-interferenza e che spesso provoca rumore statico o "neve" nella trasmissione a lunga distanza .



Adatto per: piloti per principianti, droni da corsa (perseguendo la velocità di reazione in tempo reale)



FPV digitale

Marchi tipici: DJI O3 Air Unit, Walkksnail Avatar



Vantaggi: High Image Clarity (720p -1080 p), forte anti-interferenza e buona penetrazione .

Svantaggi: ad alto costo, alcuni dispositivi hanno alcuni ritardi (30ms ~ 60ms) .



Adatto per: Flying Flying/Aerorial Fotography, piloti che hanno requisiti elevati per la qualità dell'immagine



Suggerimenti di selezione:

Se hai abbastanza budget e alta qualità dell'immagine, ti consigliamo di utilizzare soluzioni di trasmissione di immagini digitali come DJI O 3.



Se stai cercando latenza estremamente bassa ed efficacia in termini di costi, puoi scegliere combinazioni di trasmissione di immagini analogiche come Foxeer e TBS .



2. Composizione del sistema di trasmissione di immagini e corrispondenza dell'antenna

Un sistema di trasmissione dell'immagine completa di solito include:

Telecamere FPV (come Caddx Ratel, DJI Camera)



Video trasmettitore (VTX)



Modulo di ricezione della trasmissione di immagini (VRX, integrato in vetri o modulo indipendente)



Antenna (omnidirezionale o direzionale)



Selezione dell'antenna:

Antenna omnidirezionale: adatta per il volo/gare di freestyle, con un ampio intervallo di ricezione del segnale;



Antenna direzionale: adatta per la fotografia aerea a lunga distanza, con forte direzionalità ma angolo stretto .



Assicurarsi che la trasmissione e la ricezione utilizzino la stessa banda di frequenza (come 5 . 8ghz) e usi antenne con la stessa direzione di polarizzazione (come RHCP/RHCP).



3. Link di controllo: accoppiamento del telecomando con il ricevitore

Oltre alla trasmissione delle immagini, il sistema di controllo è anche la base del volo FPV, che determina il "controllo sull'azione" del drone . Il collegamento di controllo è composto principalmente dal telecomando e dal ricevitore:

Protocollo di controllo	Caratteristiche
SBUS	Segnale analogico tradizionale, latenza leggermente più alta
CRSF (Crossfire)	Protocollo digitale, forte anti-interferenza
ELRS (Expresslrs)	Protocollo open source, bassa latenza e lunga distanza



Raccomandazione: se stai cercando una bassa latenza a lunga distanza, ELRS o Crossfire sono le attuali soluzioni tradizionali, con una vasta gamma di adattamenti e abbondanti risorse di debug .



4. Configurazione di riferimento combinato (analog vs digitale)

Budget/stile	Combinazione di configurazione consigliata
Iniziare il flusso di simulazione	Ratel Camera + Foxeer Vtx + 5.8 GHZ Omnidirezionale antenna
Flusso mainstream digitale	DJI O3 Air Unit + DJI Digital Glasses + LHCP Antenna
Flusso di attraversamento estremo	Link di controllo remoto ELRS + trasmissione dell'immagine analogica + modulo di ricezione a bassa latenza



Nel sistema di controllo di volo dei droni FPV, ESC (controller di velocità elettronica) e controller di volo intraprendono le attività di base del controllo motorio e della gestione dell'atteggiamento di volo . il loro lavoro collaborativo determina la velocità di risposta, la stabilità e l'accuratezza del movimento dell'aeromobile .



Scegliere il motore giusto è solo il primo passaggio . Se si desidera che l'intera macchina "voli senza intoppi e sia controllata stabilmente", è necessario abbinare correttamente il controller di velocità elettronico e il sistema di controllo del volo .



1. ESC (Electric Speed Controller) Raccomandazioni di selezione

La funzione di ESC è quella di regolare l'uscita di corrente trifase e guidare il motore per ruotare secondo il segnale PWM (o DShot) inviato dal controller di volo . quando si sceglie ESC, presta attenzione ai seguenti parametri:

Ad esempio: se la corrente di picco del motore è 35A, si consiglia di utilizzare un ESC di maggiore o uguale a 40A; Se viene utilizzata una batteria 6S, l'ESC deve supportare un input di tensione di 25V o superiore a .



2. punti chiave per la selezione della scheda di controllo del volo

Il controllo di volo è il "cervello" dell'intero drone, i dati del sensore di elaborazione (giroscopio, accelerometro, ecc. .), calcolando il controllo dell'atteggiamento e segnali di controllo dell'uscita all'ESC . Quando si sceglie un controllo di volo, si consiglia di pagare attenzione a:

Punti chiave	illustrare
Prestazioni del processore	Il controller di volo F4 è adatto per il volo quotidiano, mentre il controller di volo F7/H7 è adatto per i sistemi di trasmissione di corse e immagini di fascia alta .
Supporto del firmware	Supporta Betaflight / INAV / Ardupilot
Numero di interfacce	Può connettere abbastanza ESC, GPS, LED, ricevitore, ecc. .
Accordo di supporto	Compatibilità con protocolli Driver ESC, come DShot, PWM, ecc. .
Modalità aereo	Supporta più modalità di volo tra cui auto-stabilizzazione/angolo/atteggiamento/manuale, ecc. .



Raccomandazione mainstream: controller di volo F7 (come Matek F722, Holybro Kakute F7), con forte compatibilità e prestazioni stabili, adatte alla maggior parte delle esigenze FPV fai -da -te .



3. integrato vs split ESC

4- in -1 ESC: integrazione a quattro canali, saldatura semplice, salvataggio di spazio, comunemente usato in droni leggeri;



4 ESC indipendenti: una buona dissipazione di calore indipendente, può essere sostituita singolarmente, adatto a scenari ad alta potenza;

Suggerimenti corrispondenti:

Piccolo e medio-dimensione 5- droni pollici → Scegli 4- in -1 ESC (come 45a Blheli _32) + F7 Flight Controller;



Drone volante a carico pesante/ad alta potenza → Scegli una combinazione di controllo del volo ESC + H7 indipendente 60A;



4. Configurazione del software e suggerimenti di debug

Dopo aver completato l'installazione dell'hardware di volo + ESC, è ancora necessario eseguire il debug dei parametri attraverso il software:

Utilizzare il software di configuratore Betaflight per impostare PID, parametri di filtro e mappatura dei canali;



Conferma che le impostazioni del protocollo del driver ESC siano coerenti (come DShot600);



Regola la curva dell'acceleratore e la sensibilità giroscopica per abbinare il tuo stile di volo;



Utilizzare la funzione Test del motore per verificare lo sterzo, la risposta e le vibrazioni .



La combinazione ragionevole di ESC e controllo del volo può non solo garantire il funzionamento stabile del sistema di alimentazione, ma anche rendere più veloce il tuo aereo e il controllo in modo più fluido .



Quando si costruisce un drone FPV, la scelta di un sistema di batterie 4S o 6S influenzerà direttamente la risposta di risposta, il tempo di volo, il riscaldamento e la strategia del motore dell'intero drone . Questa scelta è un passaggio chiave per costruire un sistema di alimentazione .



Cos'è 4s/6s?

"S" rappresenta il numero di stringhe della batteria:

4s=4 batterie al litio collegate in serie, la tensione è di circa 14,8 V;



6s=6 batterie al litio collegate in serie, la tensione è di circa 22 . 2V.



Maggiore è la tensione, maggiore è la potenza che può essere fornita per unità di corrente . in teoria, più 6s ha una spinta più forte e risparmia più potenza, ma i requisiti di sistema sono anche più elevati .



Funzioni di sistema 1. 4 S e scenari applicabili

vantaggio:

Compatibilità delle parti forti e ricche apparecchiature entry-level;



Bassa generazione di calore, meno pressione sull'ESC e sul motore;



Il costo è basso e adatto a principianti o volanti ricreativi .



difetto:

La corrente è più alta alla stessa potenza e i requisiti del materiale del filo sono più elevati;



Rispetto a 6s, la risposta di potenza è leggermente più lenta .



Suggerimenti di accoppiamento tipici:

MOTORE KV Valore: 2300–2700KV



Modelli applicabili: VSD 2207, 2306



Propeller: come 5145 elica a tre pale



Funzioni di sistema 2. 6 S e scenari applicabili

vantaggio:

Maggiore efficienza, meno corrente alla stessa spinta;



Bassa generazione di calore e risposta rapida, adatti per le corse e il volo a lungo termine;



Salva più batteria ed estendi la durata dell'intera macchina .



difetto:

La tensione è alta, che pone richieste più elevate sull'ESC e sul motore;



Il prezzo degli accessori è leggermente più alto e la difficoltà di debug aumenta .



Suggerimenti di accoppiamento tipici:

MOTORE KV Valore: 1600–1900KV



Modelli applicabili: VSD 2306, 2807, 2812



Propeller: come T5040, 51466



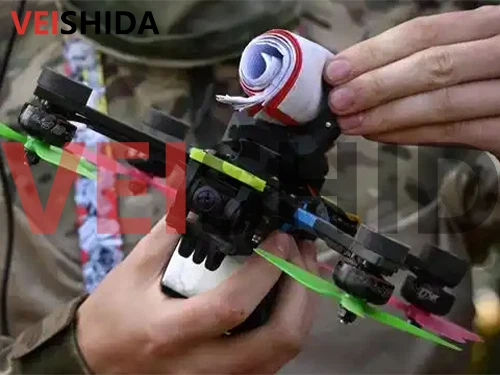

3. tabella di confronto di combinazione di configurazione comune

Stile volante	Sistema di raccomandazione	Modello motore (gamma KV)	elica	Caratteristiche
Iniziare	4S	2207 Motor Brushless (1960KV)	5145	Stabile e facile da controllare, adatto all'apprendimento
Volo da corsa	6S	2306 motori senza spazzole (1800kv)	T5040	Forte spinta, risposta rapida e volo potente
freestyle aggressivo	6S	2807 Motore senza spazzole (1750KV)	51466	Stabile e potente, supporta la commutazione multi-azione



Consiglio pratico:

Se stai cercando efficacia in termini di costi, tempo di volo e principalmente vuoi praticare il controllo, si consiglia di utilizzare prima il sistema 4S;



Se stai cercando prestazioni estreme, lunghi tempi di volo o prevedi di partecipare a eventi di corse, 6s è il mainstream e ha un potenziale maggiore .



Prima di assemblare ufficialmente e decollare il drone FPV, molti piloti attraverseranno un "periodo di pratica del simulatore" ., ciò non solo risparmia i costi e riduce il rischio di schiantarsi il drone, ma accelera anche la comprensione della logica di controllo e delle azioni di volo .} allo stesso tempo, durante la fase di debug, usando gli strumenti di testimonianza di sfruttare la configurazione motivata Combinazioni .



1. Perché è consigliato l'allenamento del simulatore?

Il volo FPV è diverso dai droni GPS ordinari . richiede che i piloti abbiano un ritmo di controllo e il senso della direzione . L'allenamento è essenziale, specialmente nell'incrocio di velocità o volante freestyle .



Raccomandazioni comuni del simulatore:

Simulatore	Caratteristiche	Usi suggeriti
Decollo	Scene ricche e motore fisico vicino alla vera macchina	Guida per principianti/allenamento avanzato
Simulatore DRL	Progettato per le corse, con un vero restauro di binari	Speed Flyers Pratica la reazione
Velocidrone	Supporta la mappatura gratuita e le capacità di regolazione dei parametri forti	Stile di volo di debug dell'utente avanzato



La maggior parte dei simulatori supporta la connessione diretta con i telecomandi USB (come Frsky e TBS Crossfire) . È meglio utilizzare lo stesso controller remoto del tuo dispositivo di volo reale in modo da poterti abituare in anticipo alla sensazione operativa .



2. il valore e l'uso degli strumenti di test di spinta

Quando si assembla un drone FPV, molti utenti non sono sicuri se il motore sia adatto o debba calcolare accuratamente il rapporto spinta-weight e sintonizzare l'elica . In questo momento, uno stand di spinta è molto importante .



Cosa può misurare lo strumento di test di spinta?

Spinta massima (unità: G)



Corrente massima, potenza



Curva di efficienza (relazione di spinta/corrente/tensione)



KV Valore misurato (per verificare i parametri del prodotto)



Uso consigliato:

Gli strumenti opzionali includono RCBenchmark e Dyne Test Stand;



Prima di testare, assicurarsi che la batteria sia sufficiente e che la gamma dell'acceleratore ESC sia regolata correttamente;



Lo stesso motore può essere utilizzato con più eliche per il confronto per selezionare la migliore combinazione .



Costruire un drone FPV ideale è più che semplicemente assemblare le parti . È un'arte di combinare le tecnologie, che richiede di realizzare combinazioni ragionevoli di motori, eliche, ESC, controllo di volo, batterie, trasmissione di immagini, ecc. . tra loro, la selezione dei motori è particolarmente critica - Determina la risposta al volo, lo stile di volo e le prestazioni finali {{3}



VSD: fornendo soluzioni di alimentazione stabili per gli utenti FPV

Se sei preoccupato di scegliere un motore, VSD fornisce una varietà di motori senza pennelli ad alte prestazioni adatti a diversi tipi di droni FPV . Ecco alcuni consigli tipici:

modello	Valore KV	Caratteristiche	Configurazione applicabile
Motore VSD 2207 Brushless	1960kv	Design reattivo e leggero	4S Racing entry-level, Flower Flying General Tipo
Motore VSD 2306 Brushless	1800KV / 2400KV	Equilibra il potere esplosivo e la sensibilità	Entrambe le versioni 4S e 6S sono compatibili
Motore VSD 2807 Brushless	1350KV / 1750KV	Alta coppia, adatta per l'azione volante	6s giocatori avanzati, volo complesso
Motore VSD 2812 Brushless	900kv	Stabile ed efficiente	È preferita la fotografia aerea o la configurazione di lunga durata



Tutti i motori VSD hanno superato rigorosi test di bilanciamento, hanno progetti di bobine ad alta efficienza, supportano la personalizzazione personalizzata e hanno guadagnato una buona reputazione in più progetti di installazione di FPV in tutto il mondo .
