La tecnologia di avvolgimento è la barriera principale del motore a tazza cava

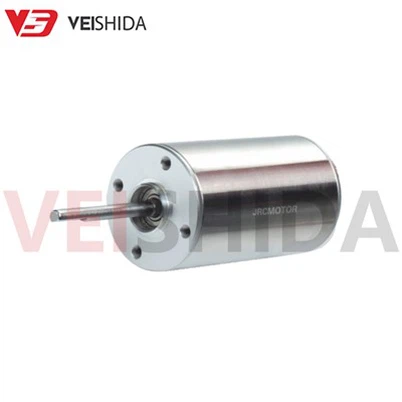

Il motore brushless a tazza cava è ampiamente utilizzato in varie apparecchiature di precisione grazie alle sue dimensioni ridotte e al peso leggero. Tra questi, la struttura più importante comprende il gruppo statore, il gruppo coppa cava, il gruppo sensore, il rotore, il cappuccio terminale, diversi cuscinetti e così via. Al fine di ridurre la coppia di cogging e ridurre la coppia di avviamento, il nucleo dello statore adotta la struttura di cogging e l'avvolgimento dello statore trifase adotta la struttura della coppa di avvolgimento. Il sensore dell'elemento Hall si trova all'interno del motore, attraverso il collegamento coassiale in acciaio magnetico del sensore con il rotore principale in acciaio magnetico, la posizione precisa del motore. Il processo di posizionamento dipende dalla regolazione della posizione della coppa di avvolgimento e dalla regolazione precisa del sensore. La struttura della coppa di avvolgimento, come parte fondamentale del motore brushless a coppa cava per ridurre la coppia della scanalatura del dente, la sua progettazione e fabbricazione sono molto importanti per le prestazioni del motore.



Fare clic per visualizzare: Maggiori informazioni sulle caratteristiche di introduzione senza slot del motore a tazza cava





Il design del meccanismo della coppa di avvolgimento e una serie di fattori importanti, come la distribuzione uniforme della bobina indipendente nella coppa di avvolgimento, il modo fisso della coppa di avvolgimento e la tecnologia di saldatura del filo conduttore, ecc., che influiscono direttamente l'efficienza lavorativa e le prestazioni del motore. La struttura dell'avvolgimento è composta principalmente da tre fasi di distribuzione simmetrica dell'avvolgimento, della staffa fissa di avvolgimento e della piastra di saldatura del filo di piombo. L'avvolgimento della coppa di avvolgimento verrà avvolto con precisione prima nella produzione per garantire la simmetria trifase dell'avvolgimento, quindi il trattamento di isolamento e infine la coppa di avvolgimento verrà fissata sul telaio di fissaggio della coppa di avvolgimento per garantire il funzionamento stabile di il motore.





Il gruppo della coppa cava dello statore è composto da una coppa di avvolgimento, un telaio di fissaggio della coppa di avvolgimento e un gruppo sensore, ecc. Dopo l'avvolgimento di precisione, la coppa di avvolgimento viene modellata circonferenzialmente per formare una struttura di avvolgimento simmetrica trifase e viene trattata con isolamento. La coppa di avvolgimento fissa è collegata al gruppo sensore tramite il filo conduttore, mentre il filo centrale nell'avvolgimento trifase è collegato tramite il circuito stampato. Infine, il cavo viene condotto dalla scheda del circuito insieme al cavo del sensore per fornire un'alimentazione di corrente stabile al motore.





Avvolgimento diritto: in questa struttura, la parte conduttrice attiva del componente è parallela all'asse dell'armatura, che è un avvolgimento concentrato. Durante l'avvolgimento, il filo smaltato viene avvolto in un anello sulla filiera in base al numero di spire richieste, quindi spiegato e disposto sull'albero centrale della coppa dell'indotto. Questo metodo di avvolgimento presenta un elevato tasso di riempimento delle fessure e una parete centrale sottile, ma a causa della disposizione irregolare del filo smaltato durante l'avvolgimento, potrebbe causare confusione nella disposizione del filo e dimensioni finali maggiori.



Avvolgimento inclinato (avvolgimento a nido d'ape): questa forma di avvolgimento adotta il metodo di avvolgimento a nido d'ape e l'asse dell'armatura e il bordo effettivo sono inclinati di un certo angolo durante l'avvolgimento. A causa della necessità di utilizzare uno speciale mandrino di avvolgimento e del processo di avvolgimento complesso, la struttura di avvolgimento obliqua può garantire che l'estremità dell'avvolgimento sia piccola. Sebbene il tasso di riempimento delle cave sia basso, le caratteristiche dell'avvolgimento continuo rendono questo metodo adatto a motori con requisiti di precisione più elevati.



Forma romboidale: questa struttura viene prima avvolta in una bobina di forma e poi nel modo di cablaggio. Il filo smaltato autoadesivo viene avvolto sullo speciale stampo di avvolgimento e la precisione dimensionale e il tasso di riempimento delle fessure della coppa dell'armatura vengono migliorati modellando la disposizione. Il vantaggio del metodo di avvolgimento al diamante è l'elevata efficienza produttiva, adatta alla produzione di massa e la possibilità di controllare meglio la stabilità dell'avvolgimento e le prestazioni del motore.





Rispetto al normale motore a nucleo, il motore a tazza cava presenta notevoli vantaggi in termini di prestazioni, ma il suo processo di produzione è più complesso. Il cuore della produzione dei motori a tazza cava risiede nell'avvolgimento della bobina, che richiede che il filo smaltato autoadesivo sia disposto strettamente e alla fine formi una struttura regolare a forma di tazza. Questo processo richiede requisiti tecnici e di precisione estremamente elevati e costituisce un ostacolo importante nel processo di produzione.



Il modo principale del processo di avvolgimento

Attualmente esistono tre metodi principali per l'avvolgimento delle bobine dei motori a tazza cava:

1. Avvolgimento manuale: principalmente attraverso il funzionamento manuale, attraverso l'inserimento di pin, avvolgimento manuale e cablaggio manuale e altri passaggi complessi per completare la produzione, in questo modo il costo è inferiore, ma l'efficienza e la coerenza sono relativamente scarse.



2. Produzione semiautomatica (tecnologia di avvolgimento)

Nella produzione semiautomatica, innanzitutto il filo smaltato viene avvolto sull'asse principale dell'interfaccia diamantata per raggiungere la lunghezza richiesta, quindi rimosso e appiattito in una piastra metallica, quindi avvolto in una bobina a tazza. Questo metodo migliora l'efficienza, ma richiede un intervento manuale.



3. Produzione automatizzata (tecnologia di stampaggio una tantum)

Tecnologia di formatura unica attraverso l'attrezzatura automatica per completare l'avvolgimento regolare del filo smaltato, bobina della tazza formata direttamente dopo la rimozione. Questo metodo presenta un elevato grado di automazione, un'efficienza produttiva rapida, una disposizione compatta delle bobine e una qualità stabile ed è la scelta principale degli attuali produttori avanzati internazionali.



La barriera principale del processo di avvolgimento

Il processo di avvolgimento del motore a tazza cava è estremamente complesso e la difficoltà di lavorazione è molto maggiore di quella del motore tradizionale. L'intero processo di produzione comprende quasi 30 processi, dal primo avvolgimento della linea all'installazione del cuscinetto, del mandrino, dell'anello di supporto al centro, e poi all'installazione del coperchio posteriore e alla saldatura del circuito nel periodo successivo. Tra questi, la produzione di bobine è uno degli anelli più importanti. Alcuni produttori con scarsa forza tecnica si affidano principalmente alla tecnologia di avvolgimento semiautomatica, mentre i principali produttori internazionali hanno già adottato una tecnologia di formatura monouso altamente automatizzata. Questi produttori dispongono di attrezzature avanzate, per ottenere una produzione ad alta efficienza, per garantire la qualità della bobina e le prestazioni del motore per raggiungere un livello superiore.





Ampiamente usato in molti campi

Con il rapido sviluppo della tecnologia industriale, il motore a tazza cava mostra un valore insostituibile in molti campi con le sue prestazioni uniche, soprattutto nei seguenti scenari:



Servosistema a risposta rapida

Nei servosistemi che richiedono una risposta rapida, i motori a tazza cava forniscono un controllo di alta precisione e una regolazione flessibile.



Equipaggiamento di guida stabile e durevole

Per le parti con trasmissione a trascinamento che devono funzionare stabilmente per lungo tempo, i motori a tazza cava sono ideali per la loro alta efficienza e il basso consumo energetico.



Settori aerospaziali e modellistici

I motori a tazza cava sono sempre più utilizzati nel settore aerospaziale, dai modelli di aerei alle sofisticate apparecchiature aeronautiche, possono svolgere un ruolo chiave.



Elettrodomestici civili e prodotti industriali

In una varietà di elettrodomestici e attrezzature industriali, il motore a tazza cava con la sua miniaturizzazione e le caratteristiche di alta efficienza diventano componenti principali ampiamente utilizzati.



Tendenza di sviluppo futuro

I requisiti prestazionali del motore a tazza cava nelle imprese industriali continuano a migliorare, il che fa sì che la sua applicazione nel servocontrollo, nelle apparecchiature di precisione, nell'aerospaziale e nei campi civili e industriali di fascia alta diventi gradualmente la direzione principale dello sviluppo futuro. Con il progresso della tecnologia e l'espansione della domanda del mercato, la ricerca, lo sviluppo e l'applicazione dei motori a tazza cava passeranno a un livello superiore, offrendo maggiore innovazione e possibilità per vari settori.
